二級建築士 R6 構造 過去問・解説

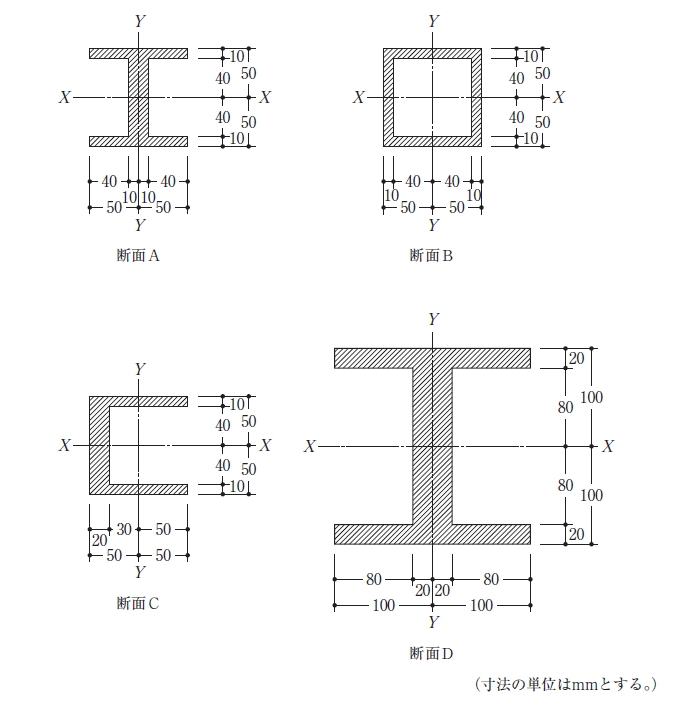

問1　図のような形状の断面Ａ～断面Ｄの断面二次モーメントに関する次の記述のうち、最も不

図のような形状の断面Ａ～断面Ｄの断面二次モーメントに関する次の記述のうち、最も不適当なものはどれか。ただし、X軸及びY軸まわりの断面二次モーメントをそれぞれIX、IYとする。

1. 断面ＡのIYは、断面ＡのIXの0.5倍よりも小さい。
2. 断面ＢのIXは、断面ＡのIXと等しい。
3. 断面ＣのIXは、断面ＡのIXと等しい。
4. 断面ＣのIYは、断面ＡのIXと等しくない。
5. 断面ＤのIXは、断面ＡのIXの8倍と等しい。

ページ上部へ戻る

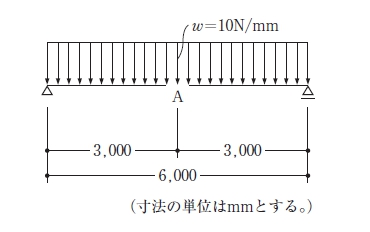

問2　図のような等分布荷重を受ける幅300mmの矩形断面の単純梁において、Ａ点の最大曲

図のような等分布荷重を受ける幅300mmの矩形断面の単純梁において、Ａ点の最大曲げ応力度が10N/mm2となるときの梁のせいの値として、最も近いものは、次のうちどれか。ただし、部材の断面は一様とし、自重は無視するものとする。

1. 210mm
2. 300mm
3. 420mm
4. 600mm
5. 840mm

ページ上部へ戻る

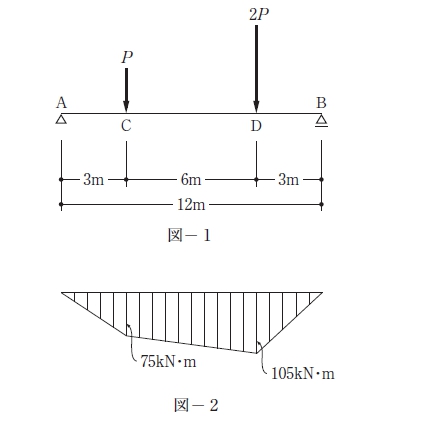

問3　図-1のような荷重を受ける単純梁において、曲げモーメント図が図-2となる場合、Ｃ

図-1のような荷重を受ける単純梁において、曲げモーメント図が図-2となる場合、Ｃ―Ｄ間のせん断力の大きさとして、正しいものは、次のうちどれか。

1. 0kN
2. 5kN
3. 30kN
4. 45kN
5. 90kN

ページ上部へ戻る

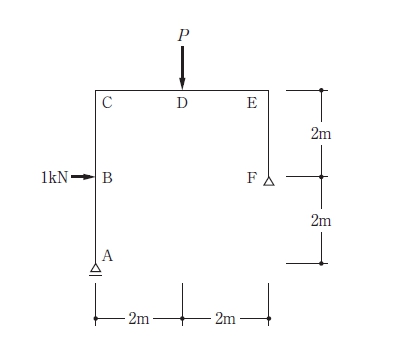

問4　図のような外力を受ける静定ラーメンにおいて、Ｄ点の曲げモーメントが0となる鉛直荷

図のような外力を受ける静定ラーメンにおいて、Ｄ点の曲げモーメントが0となる鉛直荷重Pの値として、正しいものは、次のうちどれか。ただし、鉛直荷重Pの向きは、下向きを「+」、上向きを「-」とする。

1. -2kN
2. -1kN
3. 0kN
4. +1kN
5. +2kN

ページ上部へ戻る

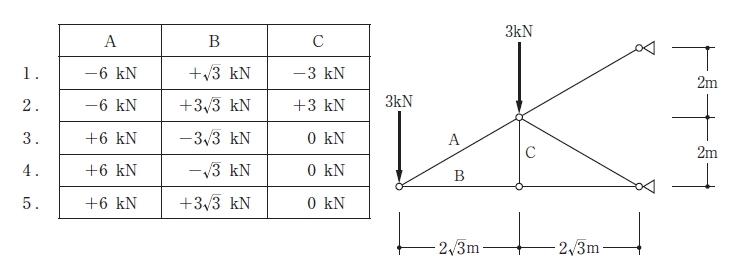

問5　図のような外力を受ける静定トラスにおいて、部材Ａ、Ｂ、Ｃに生じる軸方向力の組合せ

図のような外力を受ける静定トラスにおいて、部材Ａ、Ｂ、Ｃに生じる軸方向力の組合せとして、正しいものは、次のうちどれか。ただし、軸方向力は、引張力を「+」、圧縮力を「-」とする。

1. 1
2. 2
3. 3
4. 4
5. 5

ページ上部へ戻る

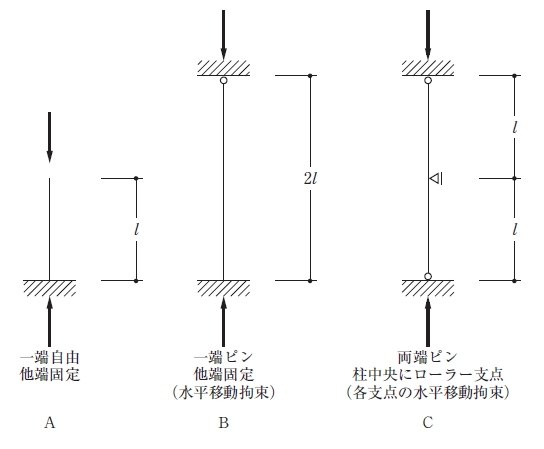

問6　図のような材の長さ、材端又は材の中央の支持条件が異なる柱Ａ、Ｂ、Ｃの弾性座屈荷重

図のような材の長さ、材端又は材の中央の支持条件が異なる柱Ａ、Ｂ、Ｃの弾性座屈荷重をそれぞれPA、PB、PCとしたとき、それらの大小関係として、正しいものは、次のうちどれか。ただし、全ての柱の材質及び断面形状は同じものとする。

1. PA＞PB＞PC
2. PA＝PC＞PB
3. PB＞PA＝PC
4. PC＞PA＝PB
5. PC＞PB＞PA

ページ上部へ戻る

問7　構造計算における荷重及び外力に関する次の記述のうち、最も不適当なものはどれか。

構造計算における荷重及び外力に関する次の記述のうち、最も不適当なものはどれか。

1. 百貨店における床の単位面積当たりの積載荷重の大小関係は、一般に、「売場」＜「売場に連絡する廊下」である。
2. 屋根の積雪荷重は、屋根に雪止めがある場合を除き、その勾配が45度を超える場合においては、零とすることができる。
3. 風圧力の計算に用いるガスト影響係数Gfは、同じ地上高さの場合、一般に、地表面粗度区分がⅡよりⅢのほうが大きくなる。
4. 建築物の屋根版に作用する風圧力と、屋根葺き材に作用する風圧力とは、それぞれ個別に計算する。
5. 沖積粘性土の下層面が地盤面下15m以下である地域については、一般に、杭周面の「負の摩擦力」の検討を行う必要がある。

ページ上部へ戻る

問8　構造計算における設計用地震力に関する次の記述のうち、最も不適当なものはどれか。

構造計算における設計用地震力に関する次の記述のうち、最も不適当なものはどれか。

1. 振動特性係数Rtの算出のための地盤種別について、建築物の基礎底部の直下の地盤の大部分が、腐植土や泥土等で構成された沖積層で、その深さがおおむね30m以上である場合、第三種地盤とする。
2. 建築物の設計用一次固有周期（単位s）は、鉄骨造の場合、一般に、建築物の高さ（単位m）に0.03を乗じて算出する。
3. 振動特性係数Rtは、同一の地盤種別の場合、一般に、建築物の設計用一次固有周期が長くなるほど大きくなる。
4. 許容応力度等計算において、地盤が著しく軟弱な区域として指定された区域内における木造の建築物の標準せん断力係数Coは、原則として、0.3以上とする。
5. 建築物の地上部分の各階における地震層せん断力係数Ciは、一般に、上階になるほど大きくなる。

ページ上部へ戻る

問9　地盤及び基礎構造に関する次の記述のうち、最も不適当なものはどれか。

地盤及び基礎構造に関する次の記述のうち、最も不適当なものはどれか。

1. 基礎形式の設定に当たっては、地盤工学的問題を基礎形式で対応する場合、基礎形式は1つに限定せず複数の選択肢を考慮する。
2. 基礎梁の剛性を大きくすることは、一般に、不同沈下の影響を減少させるために有効である。
3. 液状化とは、振動・衝撃等による間􄼱水圧の上昇によって、水で飽和した粘性土が、せん断抵抗を失う現象である。
4. PHC杭とは、遠心力成形された中空円筒形をした工場生産の高強度コンクリート杭である。
5. 直接基礎の鉛直支持力の算定方法には、原地盤の地盤定数を推定して支持力式を用いる方法、平板載荷試験による方法等がある。

ページ上部へ戻る

問10　木造建築物の用語とその説明との組合せとして、最も不適当なものは、次のうちどれか。

木造建築物の用語とその説明との組合せとして、最も不適当なものは、次のうちどれか。

1. 散りじゃくりー塗壁と周囲の木部との接触部分において、塗壁の乾燥・収縮により、隙間ができるのを防ぐ目的で設ける溝
2. 方づえー鉛直構面の柱と横架材の交点の入隅部分において、柱と横架材を斜めに結んで隅を固める部材
3. 召合せー同一平面内にある「引分け戸や両開き戸の出会う部分」や「引違い戸の重なり合う部分」
4. 胴縁ー天井材を止め付けるための下地部材
5. 登り淀ー切妻屋根のけらば部分において、屋根勾配に沿って軒先から棟まで傾斜している部材

ページ上部へ戻る

問11　木質構造の接合に関する次の記述のうち、最も不適当なものはどれか。

木質構造の接合に関する次の記述のうち、最も不適当なものはどれか。

1. 木材の比重は、一般に、接合部の接合耐力に影響を与える。
2. 追掛け大栓継ぎは、断面が大きい梁・桁などの横架材を、材軸方向に継ぐ場合に用いられる。
3. 接合部の木材の含水状態が、使用環境条件下において、接合具に錆を生じさせるおそれのある場合には、耐用年数に応じた防錆処理を施す。
4. ボルト接合においては、一般に、接合部が降伏する前に、木材に割裂、せん断、引張り等による脆性的な破壊が生じないようにする。
5. 木ねじ接合部は、ねじ部の存在により、一般に、釘接合部に比べて変形性能が大きい。

ページ上部へ戻る

問12　枠組壁工法による2階建ての住宅に関する次の記述のうち、最も不適当なものはどれか。

枠組壁工法による2階建ての住宅に関する次の記述のうち、最も不適当なものはどれか。

1. 耐力壁線に設ける開口部の幅は4m以下とし、かつ、その開口部の幅の合計はその耐力壁線の長さの3/4以下とする。
2. 耐力壁線相互の距離は、12m以下とする。
3. 外壁の耐力壁線相互の交差部の一方には、一般に、長さ90cm以上の耐力壁を設ける。
4. 耐力壁の壁材としてせっこうボードを張り付けるための釘には、一般に、CN50を使用する。
5. 耐力壁の隅角部を構成する隅柱は、一般に、3本以上のたて枠で構成する。

ページ上部へ戻る

問13　平家建ての補強コンクリートブロック造の建築物に関する次の記述のうち、最も不適当な

平家建ての補強コンクリートブロック造の建築物に関する次の記述のうち、最も不適当なものはどれか。

1. 軒の高さは、4.0m以下とする。
2. 補強ブロック組積体の許容圧縮応力度の大きさは、Ａ種＜Ｂ種＜Ｃ種である。
3. 壁厚150mmの耐力壁の縦筋は、壁体内で重ね継ぎしてはならない。
4. 壁量は、150mm/m2以上とする。
5. 両側に開口部のある耐力壁の長さ（実長）は、450mm以上、かつ、耐力壁の有効高さの25％以上とする。

ページ上部へ戻る

問14　鉄筋コンクリート構造に関する次の記述のうち、最も不適当なものはどれか。

鉄筋コンクリート構造に関する次の記述のうち、最も不適当なものはどれか。

1. コンクリートの曲げひび割れ幅は、一般に、鉄筋応力が一定であれば、コンクリートのかぶり厚が厚いほど、また、鉄筋径が太いほど大きくなる。
2. あばら筋は、一般に、梁の「ひび割れの伸展の防止」や「せん断終局強度及び靱じん性の確保」に有効である。
3. 耐震壁の壁板のせん断補強筋比は、直交する各方向に関して、それぞれ0.25％以上とする。
4. 柱は、一般に、負担している軸方向圧縮力が大きくなると、靱性が大きくなる。
5. 耐震壁周辺のスラブや吹抜け部周囲のスラブなどは、地震時の面内せん断力が伝達可能なスラブ厚とする。

ページ上部へ戻る

問16　鉄骨構造に関する次の記述のうち、最も不適当なものはどれか。

鉄骨構造に関する次の記述のうち、最も不適当なものはどれか。

1. 許容圧縮応力度の算定は、細長比によって規定されており、幅厚比にはよらない。
2. 曲げを受ける角形鋼管は、横座屈を考慮する必要はない。
3. 埋込み形式の柱脚において、埋込み深さは、柱の見付け幅のうち大きいほうの柱幅とすることができる。
4. 構造用鋼材の短期許容応力度は、圧縮、引張り、曲げ、せん断の長期許容応力度のそれぞれの数値の1.5倍である。
5. 十分な量のスチフナーを設けることで、ウェブの局部座屈を防止することができる。

ページ上部へ戻る

問17　鉄骨構造の接合に関する次の記述のうち、最も不適当なものはどれか。

鉄骨構造の接合に関する次の記述のうち、最も不適当なものはどれか。

1. 隅肉溶接の有効長さは、まわし溶接を含めた溶接の全長として算出する。
2. 柱梁接合部において、スカラップは、応力集中により部材の破断の原因となることがあるので、スカラップを設けない方法もある。
3. 高力ボルト摩擦接合のせん断耐力は、ボルト締付け力と摩擦面の状態によるすべり係数によって決まる。
4. 高力ボルト摩擦接合において、摩擦面のすべり係数など表面条件が同じ場合、二面摩擦の許容せん断力は、一面摩擦の許容せん断力の2倍とする。
5. 高力ボルトの接合において、ボルト孔の中心間の距離は、公称軸径の2.5倍以上とする。

ページ上部へ戻る

問18　建築物の耐震設計、構造計画等に関する次の記述のうち、最も不適当なものはどれか。

建築物の耐震設計、構造計画等に関する次の記述のうち、最も不適当なものはどれか。

1. 建築物の耐震設計は、稀に生じる（中程度の）地震動に対して損傷による性能の低下を生じないことを確かめる一次設計と、極めて稀に生じる（最大級の）地震動に対して崩壊・倒壊等しないことを確かめる二次設計から構成される。
2. 鉄筋コンクリート造の建築物では、一般に、躯体にひび割れが発生するほど固有周期が長くなる。
3. 建築物の各階で重心と剛心の位置が一致しているが、剛性率が0.6未満の階がある場合には、地震時にねじれ振動が生じて損傷を受けやすい。
4. 鉄骨造の建築物について、極めて稀に発生する地震に対しては、一般に、鋼材が塑性域に入ることを許容しながら、保有耐力を発揮するまで接合部が破断しないことを確認する。
5. 木造軸組構法において、床組における床の面内の強度・剛性を高めるには、厚物の構造用合板を張るなどの方法がある。

ページ上部へ戻る

問19　建築物の耐震診断、耐震補強等に関する次の記述のうち、最も不適当なものはどれか。

建築物の耐震診断、耐震補強等に関する次の記述のうち、最も不適当なものはどれか。

1. 既存の鉄筋コンクリート造の建築物の耐震診断における第2次診断法は、主として梁降伏型となる建築物の耐震性能を評価するための手法である。
2. 既存の補強コンクリートブロック塀の耐震診断において、横筋や縦筋の状況等を確認し、「壁本体」の一体性だけでなく、「壁本体と控壁との間」や「壁と基礎との間」の一体性についても評価する。
3. 既存の木造住宅の耐震補強において、上下階の耐力壁や隅柱の位置を一致させたり、ピロティ部分の補強を行ったりすることは、建築物の一体性を確保するのに有効である。
4. 既存建築物の耐震補強において、部材の補強だけでは目標とする耐震性能を確保できない場合には、免震構造の採用や地震荷重を減らす方法等も有効である。
5. あと施工アンカーを用いた補強壁の増設工事において、新設するコンクリートの割裂を防止するために、アンカー筋の周辺にスパイラル筋等を設けることが有効である。

ページ上部へ戻る

問20　建築材料として使用される木材及び木質材料に関する次の記述のうち、最も不適当なもの

建築材料として使用される木材及び木質材料に関する次の記述のうち、最も不適当なものはどれか。

1. 含水率が繊維飽和点以上の木材では、膨張・収縮が起こりにくい。
2. 木材の腐朽菌は、水分、温度、酸素及び養分の全ての条件がそろったときに繁殖する。
3. 雨にさらされる下見板や雨戸に木材を用いる場合において、表側が木裏となるように使用する。
4. 大断面の木材の炭化速度は、標準的な火災のもとでは、毎分0.6～0.7mm程度である。
5. 耐腐朽性及び耐蟻性が高い木材として、アカマツ、クロマツ、ベイツガ等がある。

ページ上部へ戻る

問21　コンクリートに関する用語とその説明との組合せとして、最も不適当なものは、次のうち

コンクリートに関する用語とその説明との組合せとして、最も不適当なものは、次のうちどれか。

1. ブリーディングコンクリートーを打ち込んだ直後から、練混ぜ水の一部が分離して、コンクリートの上面に上昇する現象
2. エフロレッセンス（白華）ーコンクリート中の炭酸カルシウムなどがコンクリートの表面に析出した、白色の物質
3. 中性化ー骨材がセメントペースト中に含まれるアルカリ成分と化学反応を起こし、水分を吸収して膨張することに
4. クリープー一定の外力が継続して作用したときに、時間の経過とともにひずみが増大する現象
5. プラスティック収縮ひび割れーコンクリートが固まる前に、コンクリートの表面が急激に乾燥することによってひび割れが生じる現象

ページ上部へ戻る

問22　コンクリートの材料に関する次の記述のうち、最も不適当なものはどれか。

コンクリートの材料に関する次の記述のうち、最も不適当なものはどれか。

1. フライアッシュを使用することにより、フレッシュコンクリートのワーカビリティーを良好にすることができる。
2. コンクリートの水素イオン濃度（pH）は、12～13程度のアルカリ性を示すので、鉄筋の腐食を抑制する効果がある。
3. 骨材の粒径は、均一であるより、小さな粒径から大きな粒径までが混ざり合っているほうが望ましい。
4. 高炉セメントＢ種を用いたコンクリートは、圧縮強度が同程度の普通ポルトランドセメントを用いたコンクリートに比べて、湿潤養生期間を短くすることができる。
5. 高性能AE減水剤の使用により、単位水量を低減させるとともに、優れたスランプ保持性能を発揮させることができる。

ページ上部へ戻る

問23　鋼材に関する次の記述のうち、最も不適当なものはどれか。

鋼材に関する次の記述のうち、最も不適当なものはどれか。

1. 鋼材は、一般に、炭素含有量が多くなると、溶接性が向上する。
2. 軟鋼は、炭素量が約0.15～0.3％の炭素鋼であり、建築用の構造用鋼材として用いられる。
3. 常温において、SN400材のヤング係数とSN490材のヤング係数は、同じである。
4. 鋼材の引張強さは、一般に、温度が200～300℃程度で最大となり、それ以上の温度になると急激に低下する。
5. 鋼材の密度は、コンクリートや木材よりも大きい。

ページ上部へ戻る

問24　建築材料に関する次の記述のうち、最も不適当なものはどれか。

建築材料に関する次の記述のうち、最も不適当なものはどれか。

1. 珪藻土を素材とした左官材料は、一般に、軽量で耐火性及び断熱性に優れている。
2. テラゾブロックは、壁や床などの内装材として用いられる。
3. 粘板岩（天然スレート）は、容易に層状に割裂できるので、屋根材などに用いられる。
4. 花こう岩は、高温でも火害を受けにくいので、耐火被覆材として用いられる。
5. 安山岩は、板状で硬いので、外構の床材などに用いられる。

ページ上部へ戻る

問25　建築材料に関する次の記述のうち、最も不適当なものはどれか。

建築材料に関する次の記述のうち、最も不適当なものはどれか。

1. 酢酸ビニル樹脂系接着剤は、耐水性、耐熱性に優れているので、屋外における使用に適している。
2. けい酸カルシウム板は、不燃材料であり、断熱性が高いので、防火構造や耐火構造の天井・壁に使用される。
3. シアノアクリレート系接着剤は、被着体表面の微量の水分と接触して瞬間的に硬化するので、迅速な作業が求められる場合に用いられる。
4. ステンレスシートは、屋根や庇の防水層に用いられる。
5. 押出成形セメント板は、中空のパネルであり、断熱性や遮音性に優れているので、外壁等に使用される。

ページ上部へ戻る
