一級建築士 H27 構造 過去問・解説

問1　図のような面積が等しい断面Ａ、Ｂ及びＣのX軸まわりの断面二次モーメントをそれぞれ

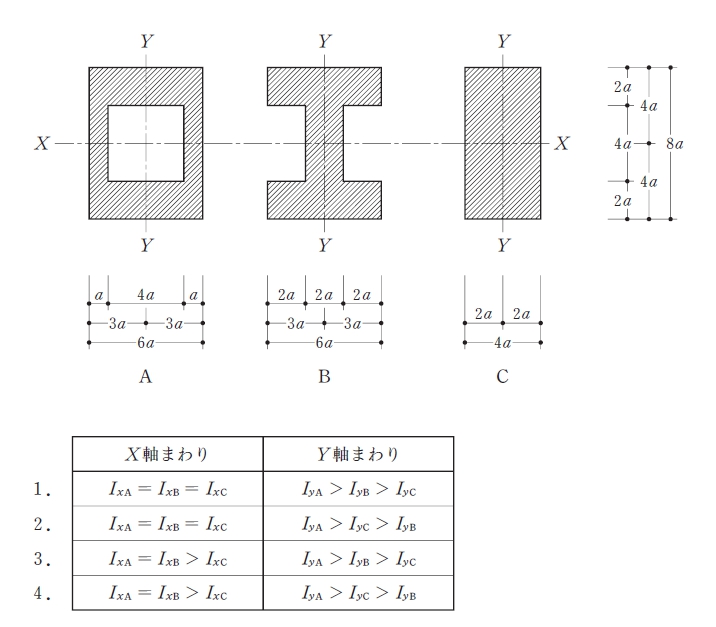

図のような面積が等しい断面Ａ、Ｂ及びＣのX軸まわりの断面二次モーメントをそれぞれIxa、Ixb及びIxcとし、Y軸まわりの断面二次モーメントをそれぞれIya、Iyb及びIycとしたときの大小関係の組合せとして、正しいものは、次のうちどれか。

1. X軸まわり:Ixa=Ixb=Ixc,Y軸まわり:Iya>Iyb>Iyc
2. X軸まわり:Ixa=Ixb=Ixc,Y軸まわり:Iya>Iyc>Iyb
3. X軸まわり:Ixa=Ixb>Ixc,Y軸まわり:Iya>Iyb>Iyc
4. X軸まわり:Ixa=Ixb>Ixc,Y軸まわり:Iya>Iyc>Iyb

ページ上部へ戻る

問2　図−１のようなヤング係数がEで断面二次モーメントがIの等質等断面梁に等分布荷重w

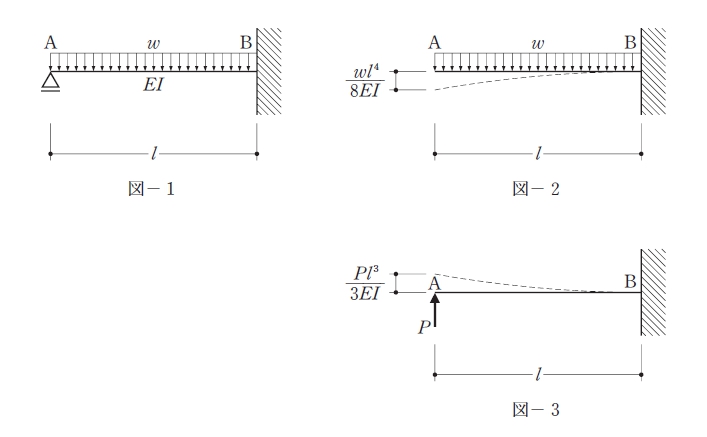

図−１のようなヤング係数がEで断面二次モーメントがIの等質等断面梁に等分布荷重wが作用している。次の記述のうち、最も不適当なものはどれか。ただし、図−２に示すように、片持ち梁に等分布荷重wが作用する時の自由端のたわみは、wl4/8EIに示すように、図ー３に示すように、片持ち梁の先端に集中荷重Pが作用する時の自由端のたわみはPl3/3EIである。

1. Ａ点の鉛直反力の大きさは、3wl/8である。
2. Ｂ点の曲げモーメントの大きさは、wl2/8である。
3. Ａ点からＢ点に向かってl/2の位置の曲げモーメントは、0である。
4. Ａ点からＢ点に向かって3l/8の位置のせん断力は、0である。

ページ上部へ戻る

問3　図のような水平荷重Pを受けるラーメンに関する次の記述のうち、最も不適当なものはど

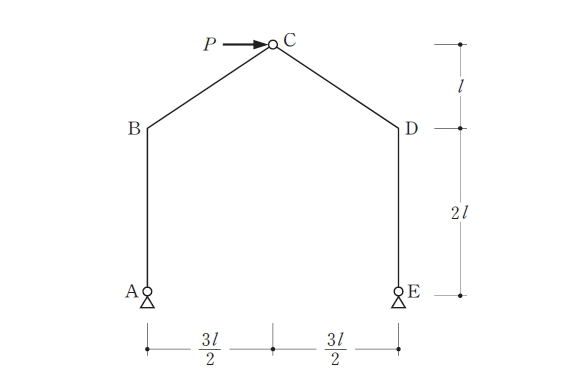

図のような水平荷重Pを受けるラーメンに関する次の記述のうち、最も不適当なものはどれか。

1. 支点Ａの水平反力の大きさは、P/2である。
2. 支点Ａの鉛直反力の大きさは、Pである。
3. 部材ABの材端Ｂにおける曲げモーメントの大きさは、Plである。
4. 部材BCのせん断力の大きさは、P/2である。

ページ上部へ戻る

問4　図−１のような水平荷重Pを受けるラーメンにおいて、水平荷重Pを増大させたとき、そ

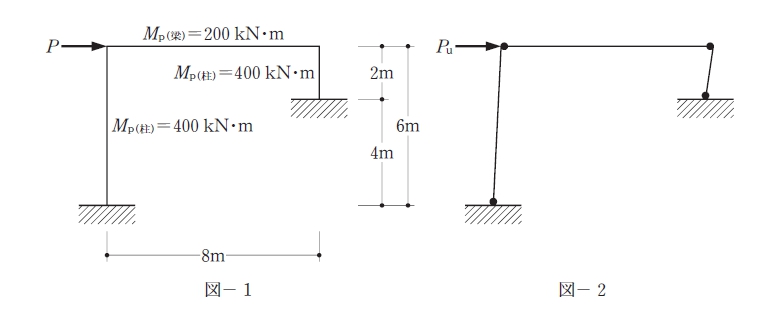

図−１のような水平荷重Pを受けるラーメンにおいて、水平荷重Pを増大させたとき、そのラーメンは、図−２のような崩壊機構を示した。ラーメンの崩壊荷重Puの値として、正しいものは、次のうちどれか。ただし、柱、梁の全塑性モーメントの値は、それぞれ400kN･m、200kN･mとする。

1. 200kN
2. 300kN
3. 400kN
4. 500kN

ページ上部へ戻る

問5　図のような鉛直荷重Pを受けるトラスにおいて、部材ABに生じる軸方向力として、正し

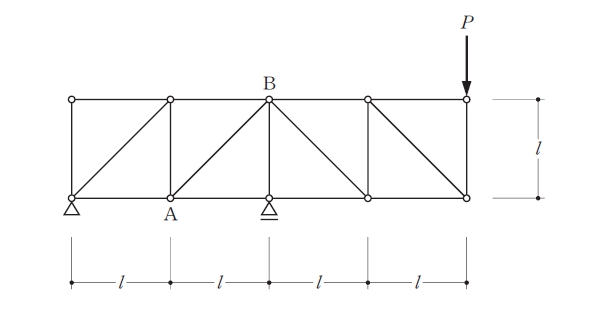

図のような鉛直荷重Pを受けるトラスにおいて、部材ABに生じる軸方向力として、正しいものは、次のうちどれか。ただし、軸方向力は、引張力を「＋」、圧縮力を「−」とする。

1. -2√2P
2. #NAME?
3. #NAME?
4. +2√2P

ページ上部へ戻る

問6　図のような剛で滑らない面の上に置いてある剛体の重心に漸増する水平力が作用する場合

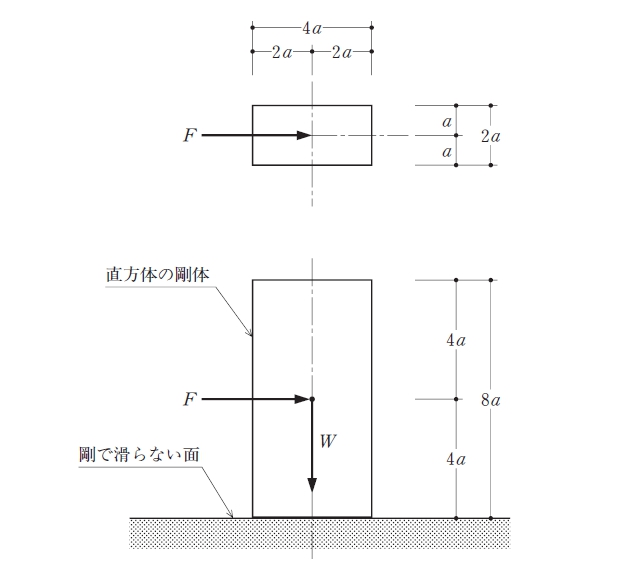

図のような剛で滑らない面の上に置いてある剛体の重心に漸増する水平力が作用する場合、剛体が浮き上がり始めるときの水平力Fの重力Wに対する比α(＝F/W)の値として、正しいものは、次のうちどれか。ただし、剛体の質量分布は一様とする。

1. 0.25
2. 0.5
3. 0.75
4. 1

ページ上部へ戻る

問7　建築基準法における建築物に作用する地震力に関する次の記述のうち、最も不適当なもの

建築基準法における建築物に作用する地震力に関する次の記述のうち、最も不適当なものはどれか。

1. 建築物の地上部分における各層の地震層せん断力係数Ciは、最下層における値が最も大きくなる。
2. 地下部分の地震層せん断力は、「地下部分の固定荷重と積載荷重との和に、当該部分の地盤面からの深さに応じた水平震度を乗じて求めた地震力」と「地上部分から伝わる地震層せん断力」との和である。
3. 建築物の設計用一次固有周期Tが長い場合、第一種地盤より第三種地盤のほうが建築物の地上部分に作用する地震力は大きくなる。
4. 第一種地盤で、建築物の設計用一次固有周期Tが長い場合、振動特性係数Rtの値は、Tが長くなるほど小さくなる。

ページ上部へ戻る

問8　建築物の構造計算に用いる荷重に関する次の記述のうち、最も不適当なものはどれか。

建築物の構造計算に用いる荷重に関する次の記述のうち、最も不適当なものはどれか。

1. 多雪区域において、暴風時に慮すべき積雪荷重は、短期の積雪荷重を低減して用いることができる。
2. 教室に連絡する廊下や階段の床の積載荷重は、実況に応じて計算しない場合、教室の床の積載荷重と同じ値を用いることができる。
3. 建築物の各部の積載荷重は、「床の構造計算をする場合」、「大梁・柱・基礎の構造計算をする場合」及び「地震力を計算する場合」において、それぞれ異なる値を用いることができる。
4. 一般的な鉄筋コンクリートの単位体積重量は、コンクリートの単位体積重量に、鉄筋による重量増分として１kN/㎥を加えた値を用いることができる。

ページ上部へ戻る

問9　木造軸組工法による地上２階建ての建築物に関する次の記述のうち、最も不適当なものは

木造軸組工法による地上２階建ての建築物に関する次の記述のうち、最も不適当なものはどれか。

1. 地盤が著しく軟弱な区域として指定する区域内において、標準せん断力係数Coを0.3として、地震力を算定した。
2. 風による水平力に対して必要な耐力壁の量は、建築物の階数及び床面積に基づいて算定した。
3. １階の耐力壁と２階の耐力壁を、市松状に配置した。
4. 引張力のみを負担する筋かいとしたので、厚さ1.5cm、幅９cmの木材を使用した。

ページ上部へ戻る

問10　図のような木造軸組工法による地上２階建ての建築物(屋根は日本瓦葺とし、１階と２階

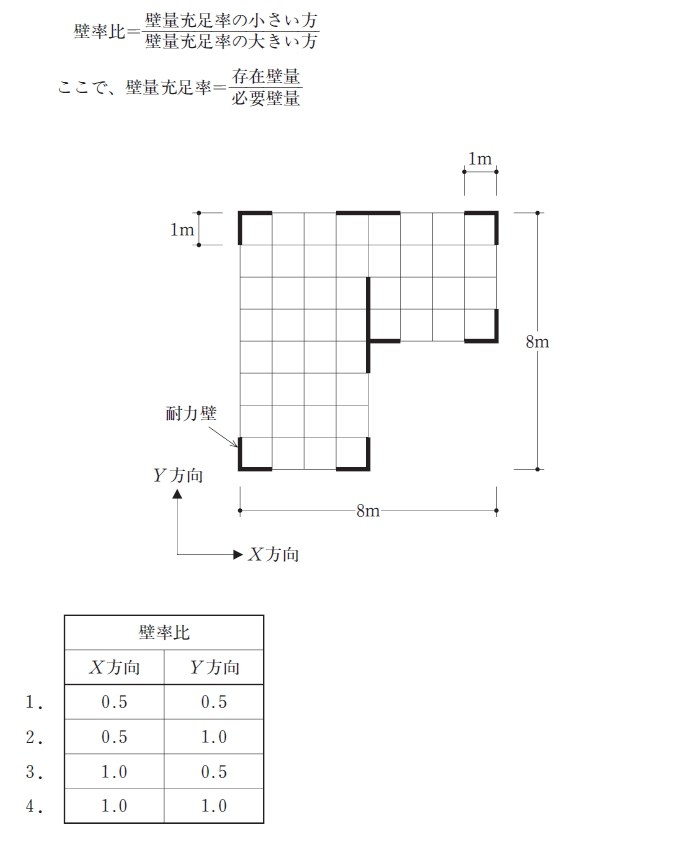

図のような木造軸組工法による地上２階建ての建築物(屋根は日本瓦葺とし、１階と２階の平面形状は同じであり、平家部分はないものとする。)の１階において、建築基準法に基づく木造建築物の軸組の設置の基準」(いわゆる四分割法)によるX方向及びY方向の壁率比の組合せとして、最も適当なものは、次のうちどれか。ただし、図中の太線は耐力壁を示し、その壁倍率は全て２とする。なお、壁率比は次の式による。壁率比=壁量充足率の小さい方/壁量充足率の大きい方　ここで、壁量充足率=存在壁量/必要壁量

1. X方向:0.5　Y方向:0.5
2. X方向:0.5　Y方向:1.0
3. X方向:1.0　Y方向:0.5
4. X方向:1.0　Y方向:1.0

ページ上部へ戻る

問11　鉄筋コンクリート部材のせん断耐力に関する次の記述のうち、最も不適当なものはどれか

鉄筋コンクリート部材のせん断耐力に関する次の記述のうち、最も不適当なものはどれか。

1. 柱梁接合部のせん断耐力は、一般に、取り付く大梁の梁幅を大きくすると大きくなる。
2. 柱梁接合部のせん断耐力は、一般に、取り付く大梁の主筋量を増やすと大きくなる。
3. 柱のせん断耐力は、一般に、柱に作用する軸方向圧縮力が大きいほど大きくなる。
4. 柱のせん断耐力は、一般に、帯筋に降伏強度の高い高強度鉄筋を使用すると大きくなる。

ページ上部へ戻る

問12　鉄筋コンクリート構造の配筋に関する次の記述のうち、最も不適当なものはどれか。

鉄筋コンクリート構造の配筋に関する次の記述のうち、最も不適当なものはどれか。

1. 大梁主筋の柱への必要定着長さは、大梁主筋の強度が高いほど短くなる。
2. 大梁主筋の柱への必要定着長さは、柱のコンクリート強度が高いほど短くなる。
3. 鉄筋のかぶり厚さの最小値は、主筋の応力伝達のためだけではなく、鉄筋コンクリート部材の耐久性・耐火性を慮して定められている。
4. 柱の帯筋の端部は、135度フックを設ける代わりに、必要溶接長さを満たせば帯筋相互を片面溶接とすることができる。

ページ上部へ戻る

問13　鉄筋コンクリート構造の構造計算に関する次の記述のうち、最も不適当なものはどれか。

鉄筋コンクリート構造の構造計算に関する次の記述のうち、最も不適当なものはどれか。

1. 鉄筋コンクリートラーメン構造の応力計算において、柱及び梁を線材に置換し、柱梁接合部の剛域を慮した。
2. 柱の断面算定において、コンクリートに対する鉄筋のヤング係数比nは、コンクリートの設計基準強度が大きくなるほど大きな値とした。
3. 超高層建築物に異なる強度のコンクリートを使用するので、コンクリートの設計基準強度ごとに、異なる単位体積重量を用いて、建築物重量を計算した。
4. 梁の許容曲げモーメントの算出において、コンクリートのほか、主筋も圧縮力を負担するものとした。

ページ上部へ戻る

問14　鉄筋コンクリート構造の保有水平耐力計算に関する次の記述のうち、最も不適当なものは

鉄筋コンクリート構造の保有水平耐力計算に関する次の記述のうち、最も不適当なものはどれか。

1. 全体崩壊形の崩壊機構となったので、崩壊機構形成時の応力を用いて、部材種別及び構造特性係数Ds値の判定を行った。
2. 保有水平耐力を増分解析により計算する際に、各階に作用する外力分布を、地震層せん断力係数の建築物の高さ方向の分布を表す係数Aiに基づいて設定した。
3. 大梁の曲げ終局強度を計算する際に、スラブ筋による強度の上昇を慮した。
4. 主筋が円周方向に等に配筋されている円形断面柱の曲げ終局強度を略算で求める際に、等断面積の正方形柱に置換し、主筋のかぶり厚さを変えることなく全主筋本数の1/2がそれぞれ、引張側と圧縮側に１列に配置されているものと仮定して算出した。

ページ上部へ戻る

問15　鉄骨構造の設計に関する次の記述のうち、最も不適当なものはどれか。

鉄骨構造の設計に関する次の記述のうち、最も不適当なものはどれか。

1. 柱にＨ形断面材を用いる場合、強軸方向をラーメン構造、弱軸方向をブレース構造とすることが多い。
2. 大梁にＨ形断面材を用いる場合、梁端部のフランジに水平ハンチを設けることにより、梁端接合部に作用する応力度を減らすことができる。
3. 床面の水平せん断力を伝達するために小梁と水平ブレースによりトラス構造を形成する場合、小梁は、軸力を受ける部材として検討する必要がある。
4. ベースプレートの四周にアンカーボルトを用いた露出柱脚とする場合、曲げモーメントは生じないものとし、軸力及びせん断力に対して柱脚を設計する。

ページ上部へ戻る

問16　鉄骨構造の設計に関する次の記述のうち、最も不適当なものはどれか。

鉄骨構造の設計に関する次の記述のうち、最も不適当なものはどれか。

1. 骨組の塑性変形能力を確保するために定められている柱及び梁の幅厚比の上限値は、基準強度Fが大きいほど大きくなる。
2. 骨組の塑性変形能力を確保するために定められているＨ形鋼(炭素鋼)の梁の幅厚比の上限値は、フランジよりウェブのほうが大きい。
3. 柱の限界細長比は、基準強度Fが大きいほど小さくなる。
4. 鋼材の許容圧縮応力度は、材端の支持条件により、異なる値となる。

ページ上部へ戻る

問17　鉄骨構造の設計に関する次の記述のうち、最も不適当なものはどれか。

鉄骨構造の設計に関する次の記述のうち、最も不適当なものはどれか。

1. トラスの弦材の座屈長さは、精算によらない場合、構面内座屈に対しては節点間距離とし、構面外座屈に対しては横方向に補剛された支点間距離とする。
2. 圧縮材の中間支点の横補剛材は、許容応力度設計による場合、圧縮材に作用する圧縮力の２％以上の集中力が加わるものとして設計することができる。
3. ラーメン架構の柱及び梁に、SN400材を用いる代わりに同一断面のSN490材を用いることで、弾性変形を小さくすることができる。
4. ラーメン架構の靱性を高めるために、降伏比の小さい鋼材を用いることは有効である。

ページ上部へ戻る

問18　鉄骨構造の高力ボルト接合に関する次の記述のうち、最も不適当なものはどれか。

鉄骨構造の高力ボルト接合に関する次の記述のうち、最も不適当なものはどれか。

1. 高力ボルト摩擦接合は、部材間の摩擦力で応力を伝達する機構であり、ボルト軸部と部材との間の支圧による応力の伝達を期待するものではない。
2. 高力ボルト摩擦接合部においては、一般に、すべり耐力以下の繰返し応力であれば、ボルト張力の低下や摩擦面の状態の変化を慮する必要はない。
3. 高力ボルト摩擦接合部にせん断力と引張力が同時に作用する場合、作用する応力の方向が異なるため、高力ボルト摩擦接合部の許容せん断耐力を低減する必要はない。
4. 一つの継手の中に高力ボルト摩擦接合と溶接接合とを併用する場合、先に溶接を行うと溶接熱によって板が曲がり、高力ボルトを締め付けても接合面が密着しないことがあるため、両方の耐力を加算することはできない。

ページ上部へ戻る

問19　地震時における地盤の液状化に関する次の記述のうち、最も不適当なものはどれか。

地震時における地盤の液状化に関する次の記述のうち、最も不適当なものはどれか。

1. 飽和砂質土層であっても、細粒分含有率が小さければ液状化の可能性は低くなる。
2. 液状化判定のための粒度試験試料として、標準貫入試験用サンプラーより採取した「乱した試料」を用いることができる。
3. 将来的な地震においては、過去の地震で液状化した地盤であっても、液状化する可能性がある。
4. 液状化対策としての地盤改良には、締固め工法、深層混合処理工法、ドレーン工法等がある。

ページ上部へ戻る

問20　基礎の設計に関する次の記述のうち、最も不適当なものはどれか。

基礎の設計に関する次の記述のうち、最も不適当なものはどれか。

1. 一つの建築物にやむを得ず直接基礎と杭基礎とを併用する場合、それぞれの基礎の鉛直荷重時及び水平荷重時の詳細な検討を行い、基礎及び上部構造に障害が生じないことを確認しなければならない。
2. 地盤の変形特性は非線形性状を示すが、通常の設計においては、地盤を等価な弾性体とみなし、即時沈下の計算を行ってもよい。
3. 直接基礎と杭基礎が複合して上部構造を支えるパイルド・ラフト基礎は、基礎の平沈下量及び不同沈下量の低減に効果がある。
4. 杭基礎の先端の地盤の許容応力度は、支持地盤が砂質土の場合、一般に、セメントミルク工法による埋込み杭より、アースドリル工法等の場所打ちコンクリート杭のほうが大きい値を採用することができる。

ページ上部へ戻る

問21　擁壁及び地下外壁の設計に関する次の記述のうち、最も不適当なものはどれか。

擁壁及び地下外壁の設計に関する次の記述のうち、最も不適当なものはどれか。

1. 擁壁の転倒に対する検討においては、安定モーメントが常時作用する土圧による転倒モーメントに1.5を乗じた値を上回ることを確認する必要がある。
2. 常時作用する土圧は、構造体と土の状態が同じ条件の場合、受働土圧より主働土圧のほうが大きい。
3. 隣地境界線に建設される擁壁は、原則として、終局限界状態においても滑動は許容されない。
4. 地下外壁の設計においては、地下水位以深の部分は、土圧だけでなく水圧も慮する。

ページ上部へ戻る

問22　プレストレストコンクリート構造の設計に関する次の記述のうち、最も不適当なものはど

プレストレストコンクリート構造の設計に関する次の記述のうち、最も不適当なものはどれか。

1. 不静定架構の大梁にプレストレス力を導入する場合、曲げ変形と同時に軸方向変形を慮した不静定二次応力を計算しなければならない。
2. プレストレストコンクリート構造の種別は、長期設計荷重時に梁断面に生じる引張縁の状態によって、Ⅰ種、Ⅱ種及びⅢ種とされている。
3. プレストレストコンクリート構造は、鉄筋コンクリート構造に比べて長スパンに適しているが、一般に、ひび割れが発生する可能性が高く、耐久性は鉄筋コンクリート構造より劣る。
4. ポストテンション方式によるプレストレストコンクリート構造の床版において、防材により被覆された緊張材を使用する場合、緊張材が配置されたシース内にグラウトを注入しなくてもよい。

ページ上部へ戻る

問23　各種建築構造等に関する次の記述のうち、最も不適当なものはどれか。

各種建築構造等に関する次の記述のうち、最も不適当なものはどれか。

1. 鉄骨鉄筋コンクリート構造の柱の短期荷重時のせん断力に対する検討に当たっては、鉄骨部分の許容せん断耐力と鉄筋コンクリート部分の許容せん断耐力との和が、設計用せん断力を下回らないものとする。
2. コンクリート充塡鋼管(CFT)柱は、同じ径・同じ厚さの中空鋼管柱よりも局部座屈が生じにくく、座屈後の耐力低下も少ない。
3. 壁式鉄筋コンクリート構造の耐力壁の小開口の隅角部において、開口縁の縦筋及び横筋に所定の鉄筋量を割り増して配筋することにより、ひび割れの拡大防止に有効な斜め筋を配筋しないことができる。
4. アンカーボルトは、引張力に対する支持抵抗力の違いにより、支圧抵抗型と付着抵抗型に分類される。

ページ上部へ戻る

問24　建築物の耐震設計に関する次の記述のうち、最も不適当なものはどれか。

建築物の耐震設計に関する次の記述のうち、最も不適当なものはどれか。

1. 地震力を算定する場合に用いる鉄骨構造の建築物の設計用一次固有周期(単位秒)は、建築物の高さ(単位ｍ)に0.03を乗じて算出することができる。
2. 建築物の保有水平耐力を算定する場合、炭素鋼の構造用鋼材のうち、日本工業規格(JIS)に定めるものについては、材料強度の基準強度を1.1倍まで割増しすることができる。
3. 水平力を受ける鉄筋コンクリート構造の柱は、軸方向圧縮力が大きくなるほど、変形能力が小さくなる。
4. 「曲げ降伏型の柱・梁部材」と「せん断破壊型の耐力壁」により構成される鉄筋コンクリート構造の保有水平耐力は、一般に、それぞれの終局強度から求められる水平せん断力の和とすることができる。

ページ上部へ戻る

問25　建築物の構造計画に関する次の記述のうち、最も不適当なものはどれか。

建築物の構造計画に関する次の記述のうち、最も不適当なものはどれか。

1. 平面形状が長方形の鉄骨構造の建築物において、短辺方向を純ラーメン構造、長辺方向をブレース構造とした場合、耐震計算ルートは両方向とも同じルートとする必要がある。
2. 大きいスパンの建築物において、柱を鉄筋コンクリート構造、梁を鉄骨構造としてもよいが、異種構造の部材間における応力の伝達を慮して設計する必要がある。
3. 超高層建築物に作用する風圧力に対しては、風向と直交する方向及びねじれ方向の建築物の振動についても慮する必要がある。
4. 高層建築物の耐震設計において、地上階に比べて地下階のほうが平面的に大きな広がりがある場合、一般に、地上１階床面のせん断力の伝達を検討する必要がある。

ページ上部へ戻る

問26　建築物の耐震設計に関する次の記述のうち、最も不適当なものはどれか。

建築物の耐震設計に関する次の記述のうち、最も不適当なものはどれか。

1. 地下部分がある建築物の杭の地震時設計用外力の算定において、根入れ効果による水平力の低減を行った。
2. 限界耐力計算における表層地盤による地震動の増幅特性は、稀に発生する地震動」と極めて稀に発生する地震動」とで異なるものとした。
3. 地上５階建ての鉄骨構造の建築物において、保有水平耐力を算定しなかったので、地震力の75％を筋かいが負担している階では、その階の設計用地震力による応力の値を1.5倍して各部材の断面を設計した。
4. 鉄筋コンクリート部材の変形能力を大きくするために、コンクリート強度及びせん断補強筋量を変えることなく主筋量を増やした。

ページ上部へ戻る

問27　木材及び木質系材料に関する次の記述のうち、最も不適当なものはどれか。

木材及び木質系材料に関する次の記述のうち、最も不適当なものはどれか。

1. 構造用材料の弾性係数は、一般に、繊維飽和点以下の場合、含水率の低下に伴って減少する。
2. 木材の腐朽は、木材腐朽菌の繁殖条件である酸素・温度・水・栄養源のうち、一つでも欠くことによって防止することができる。
3. 垂木、根太等の並列材に構造用合板を張り、荷重・外力を支持する場合、曲げに対する基準強度は、割増しの係数を乗じた数値とすることができる。
4. 日本農林規格(JAS)の強度等級E120-F330」の対称異等級構成集成材については、繊維方向の曲げに対する基準弾性係数は12kN/m㎡、繊維方向の曲げに対する基準材料強度は33N/m㎡である。

ページ上部へ戻る

問28　コンクリートに関する次の記述のうち、最も不適当なものはどれか。

コンクリートに関する次の記述のうち、最も不適当なものはどれか。

1. 高強度コンクリートの温度ひび割れの防止対策として、水和熱の小さい中庸熱ポルトランドセメントを使用した。
2. 設計基準強度80N/m㎡以上の高強度コンクリートの火災時の爆裂防止対策として、コンクリート中に有機繊維を混入した。
3. 凍結融解作用を受けるコンクリートの凍害対策として、AEコンクリートとし、空気量を4.5％とした。
4. 計画供用期間の級が長期」のコンクリートの練混ぜ水に、コンクリートの洗浄排水を処理して得られた上澄水を用いた。

ページ上部へ戻る

問29　鋼材及び高力ボルトに関する次の記述のうち、最も不適当なものはどれか。

鋼材及び高力ボルトに関する次の記述のうち、最も不適当なものはどれか。

1. 建築構造用圧延鋼材SN490Bの引張強さの下限値は、490N/m㎡である。
2. 鉄筋コンクリート用棒鋼SD345の降伏点又は耐力の下限値は、345N/m㎡である。
3. 降伏点240N/m㎡、引張強さ400N/m㎡である鋼材の降伏比は、0.6である。
4. 高力ボルトF10Tのせん断強さの下限値は、1,000N/m㎡である。

ページ上部へ戻る

問30　免震構造及び制振構造に関する次の記述のうち、最も不適当なものはどれか。

免震構造及び制振構造に関する次の記述のうち、最も不適当なものはどれか。

1. 高さ60mを超える建築物であっても、耐久性等関係規定に適合し、かつ、国土交通大臣の認定を受けた構造方法であれば、免震構造にすることができる。
2. 免震構造による耐震改修は、免震装置を既存建築物に設置し、建築物の固有周期を長くすることにより、建築物に作用する地震力を低減し、耐震性の向上を図るものである。
3. 制振構造においては、履歴型ダンパーやオイルダンパー等の制振機構を設置することで、地震の入力エネルギーを制振機構に吸収させ、主架構の水平変形を抑制することができる。
4. せん断パネルを鋼材ダンパーとして架構に設置する制振構造は、原則として、せん断パネルは降伏しないように設計しなければならない。
